TBBF型高壓分組并聯電容器補償成套裝置（以下簡稱裝置），是我公司新開發的一種新型柜式且按電容器等分或不等容量分組，采用真空接觸器或真空斷路器和電壓無功自動控制裝置實現對電容器組的自動投切與控制，達到自動調節母線電壓、補償無功功率，提高電壓合格率，功率因數為目的，新型裝置，且有安全可靠、方便、靈活及充分利用電容器容量，提高使用效率等特點。

根據需要補償?shù)臒o功總量既可整組自動投切又可按照要求與需要設計成若干個等分或不等電容器容量的小組單元，由自動投切裝置檢測電網的電壓和無功，以合理的控制、保護方式達到自動投切電容器的目的。

該裝置適應于發電廠、電業電力局及大型廠礦企業內220kV及以下的變電站，6～10kV的供電系統中，作為自動無功補償控制，根據所測電壓和無功功率或功率因數自動投切電容器。

1.    使用環境條件

2.1 戶內使用；

2.2 海拔高度不超過1000m；

2.3 周圍空氣溫度-25～40；

2.4 相對濕度：日平均不大于95%，月平均不大于90%；

2.5 周圍空氣無腐蝕性氣體、水蒸汽等嚴重污染，無可燃性氣體、無火災、無爆炸危險的場所。

2.6 無經常性的劇烈振動的場所。

2.    結構特點

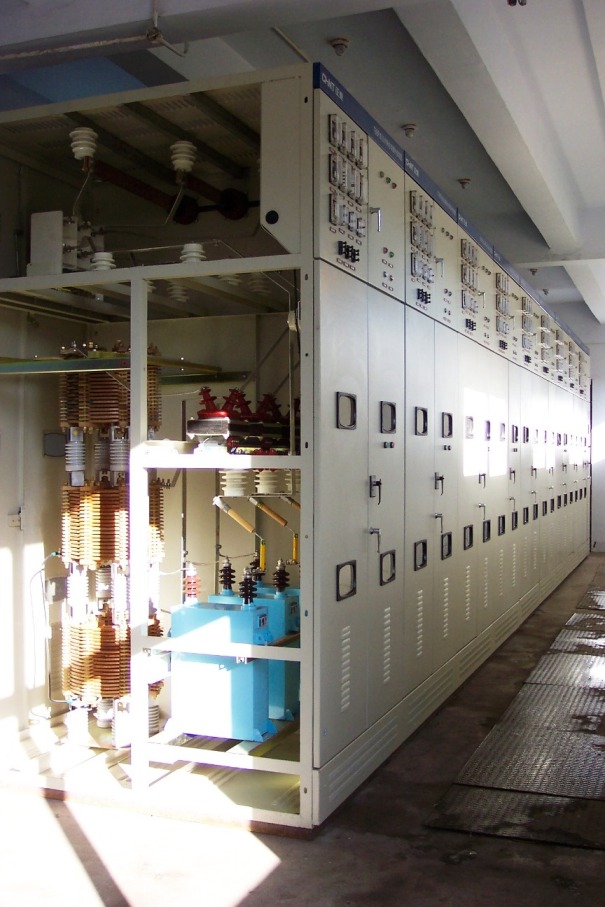

TBBF型高壓并聯電容器裝置為柜式結構，整個柜體采用優質冷軋鋼板折彎焊接拼裝而成。前后

雙門，頂、底、側面封板，前、后、頂、底設有通風窗，柜體上部設有儀表室，用以布置和安排本單元柜的繼電保護裝置。該裝置以單臺并聯電容器為主元件，裝有單臺電容器保護用熔斷器、放電線圈、氧化鋅避雷器和CKS□干式串聯電抗器（該電抗器也可外設），以及采用可靠的真空接觸器或真空斷路器作為并聯電容器組的分組自動投切設備，其外形、結構詳見附圖一、二。整個裝置中按單元柜設有指示儀表和繼電保護。該裝置具有以下特點：

3.1 組合成等分或不等分容量的并聯電容器組，實現無功功率的自動控制，補償合理；

3.2 結構簡單，產品小型化、積木式組合型，投資省；

3.3 由于采用分組自動投切，電容器利用率高；

3.4 由于采用微機保護測控和自動投切裝置，保護、控制功能全，自動化程度高；
