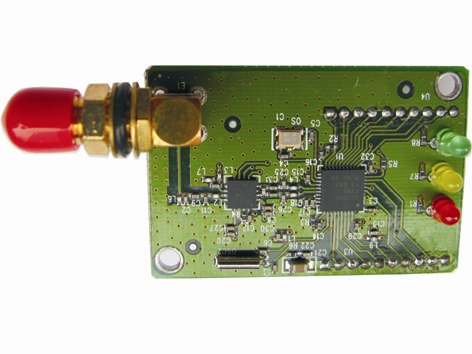

該模塊是一款基于ZigBee 標準協議棧的微功率無線數傳模塊。基于該模塊開發的無線產品可用于各種智能儀表；家庭智能控制裝置；安防、報警；酒店、機房設備無線監控，門禁系統，人員定位；交通、路燈控制；物流、有源RFID、POS 系統，無線手持終端；工業遙控、遙測，自動化數據采集；無線傳感器網絡等。



 ◆微功率發射，發射功率≤100mW（≤20dBm）；接收靈敏度 -94dBm (BER=10-2)。

 ◆開放頻段，無需申請頻點，載頻頻率2.4GHz。

 ◆高抗干擾能力和低誤碼率，基于O-QPSK的調制方式，采用高效前向糾錯信道編碼技術，提高了數據抗突發干擾和隨機干擾的能力。采用直序擴頻DSSS(Direct Sequence Spread Spec-trum)技術，有效的抗同頻窄帶干擾。自帶16 位CRC 校驗，能有效檢錯。

 ◆ 典型傳輸速率高達250kbps。

 ◆最遠可靠傳輸距離可達1300米。

 ◆ZIGBEE提供16 個信道，根據環境自動選擇可靠信道通信。

 ◆ ZIGBEE提供LVTTL 電平/UART 接口。支持8種不同串口波特率，分別為1200、2400、4800、9600、19200、38400、57600、115200bps，8N1 數據格式。

 ◆功耗：接收電流≤46mA，發射電流≤166mA。

 ◆采用單片射頻和 MCU 集成電路，外圍電路少，可靠性高，故障率低。采用單片射頻加前端功放，提高通信距離。

 ◆采用外置天線。

 ◆支持二次開發。

 ◆支持低功耗模式，低功耗模式整個模塊消耗電流為μA級。

 ◆適應 2.4GHz IEEE 802.15.4 協議和ZigBee 應用，自動組網。

 ◆工作電源：DC3.3V（2.0-3.6V）。

 ◆通信接口：UART*2。

 ◆采用4層板PCB設計。

 ◆安裝方式：DIP。

 ◆外形尺寸：45mm×30mm。

 ◆工作環境溫度：最寬范圍溫度能應用于-40 to +85°C。

 ◆工作環境濕度：相對濕度95%。



另外，我司可按照用戶的技術要求對模塊進行設計開發，如針對軟件、天線、外形尺寸等等技術參數進行針對性的開發設計。



該模塊是一款基于ZigBee 標準協議棧的功耗更低的微功率無線數傳模塊，能可靠應用于不同的行業。



 ◆微功率發射，發射功率≤4dBm；接收靈敏度 -94dBm (BER=10-2)。

 ◆開放頻段，無需申請頻點，載頻頻率2.4GHz。

 ◆高抗干擾能力和低誤碼率，基于O-QPSK的調制方式，采用高效前向糾錯信道編碼技術，提高了數據抗突發干擾和隨機干擾的能力。采用直序擴頻DSSS(Direct Sequence Spread Spec-trum)技術，有效的抗同頻窄帶干擾。自帶16 位CRC 校驗，能有效檢錯。

 ◆ZIGBEE提供16 個信道，根據環境自動選擇可靠信道通信。

 ◆ZIGBEE提供LVTTL 電平/UART 接口。支持8種不同串口波特率，分別為1200、2400、4800、9600、19200、38400、57600、115200bps，8N1 數據格式。

 ◆功耗：接收電流≤28mA，發射電流≤35mA，在低功耗模式，電流≤1μA。

 ◆采用單片射頻和 MCU 集成電路，外圍電路少，可靠性高，故障率低。

 ◆采用外置或內置天線。

 ◆支持二次開發。

 ◆適應 2.4GHz IEEE 802.15.4 協議和Zigbee 應用，自動組網。

 ◆工作電源：DC3.3V（2.0-3.6V）。

 ◆通信接口：UART*2。

 ◆采用4層板PCB設計；

 ◆安裝方式：DIP；

 ◆外形尺寸：45mm×30mm。

 ◆工作環境溫度：最寬范圍溫度能應用于-40 to +85°C。

 ◆工作環境濕度：相對濕度95%。



另外，我司可按照用戶的技術要求對模塊進行設計開發，如針對軟件、天線、外形尺寸等等技術參數進行針對性的開發設計。
