工控機在充電樁系統的應用方案

系統概述

我國政府順應時代發展，超常規地、大力發展電動汽車產業，由此帶動了新能源電動汽車充電樁項目的蓬勃興起，在國內各地電動汽車充電站紛紛涌現！充電樁是電動力車的電站，其功能類似于加油站里面的加油機。每個充電樁都裝有充電插頭，充電樁可以根據不同的電壓等級，為各種型號的電動車充電。

充電樁采用交、直流供電方式，需要特制充值卡刷卡使用，其首要功用是數據收集、充電操控、計價結算、數據傳送、參數設置、顯示和操作，其次是廣告、宣傳功用。在充電樁系統中，控制器與充電單元用串口鏈接，完成對轎車電池的電量檢測、充電操控；與讀卡器用串口鏈接，完成刷卡花費；與打印機用串口鏈接，完成打印單據。

系統要求

實現車主對充電樁自由操作，包括檢測汽車電量以及對汽車進行充電，同時可通過自助充值卡進行刷卡充電并打印單據。

1、根據需求和使用環境，機箱選用鋁合金面板+鈑金后蓋制造，具有堅固、抗振性能好、散熱快、防塵防濺等特色，面板直接用鋁合金拉絲紋或細砂紋，銀灰色氧化處置，在陽光下不吸熱，避免夏天內部溫量散不出去。操控器采用嵌入式裝置，需求前面板到達IP65防護，后蓋能夠有恰當?shù)纳�熱孔�?/span>

2、充電樁網點一般數量較多且分散，維護成本較高，所以要求產品具有較高的平均無故障運行時間。

3、選用高亮度、寬視角的工業顯示屏，保證用戶和操作員在戶外可視界面。

4、選用高品質電阻觸摸屏，能夠在頻頻運用和多塵埃環境下不失靈，而且能在外表劃傷的情況下能持續作業，實現車主自由對充電樁進行操作。

5、具有FLASH或CF卡存儲介質，可安裝操作系統和存放廣告內容。

6、可靈活外接讀卡器、打印機、電度表等設備，要求產品具有多串口和CAN通訊，實現自助刷卡充電以及花費單據打印。

系統描述

充電樁的控制器主要由CM580-26F來完成，車主可根據液晶顯示屏指示選擇4種充電模式：包括按時計費充電、按電量充電、自動充滿、按里程充電等，實現自助刷卡充電、余額查詢、計費查詢等功能，也可提供語音輸出接口，實現語音交互。

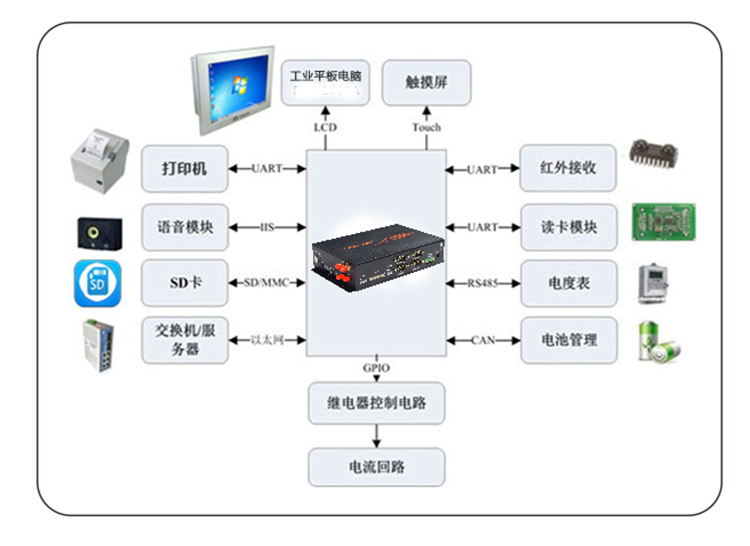

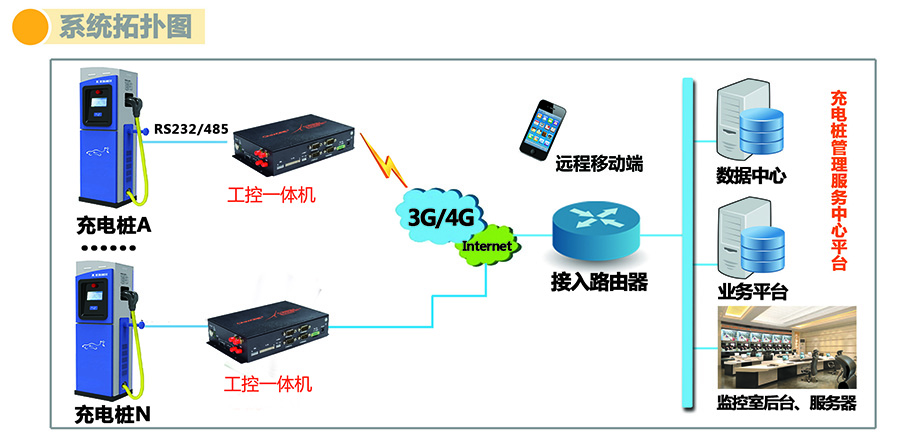

系統框架

系統優勢

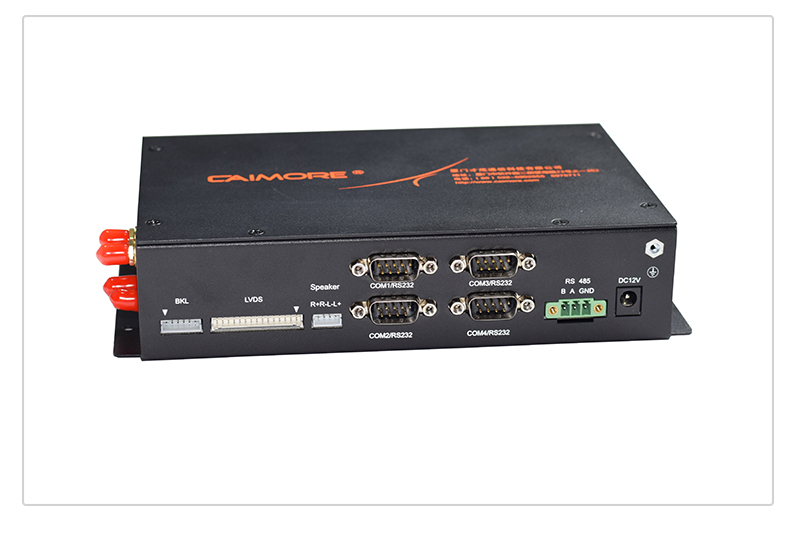

CM580-26F采用無風扇設計，具有穩定、堅固、可靠等特點，能便捷地實現自由充電操作，并且能實時采集現場各類充電參數，準確地在觸摸屏上顯示并對數據進行管理。

CM580-26F產品特性

1、全部采用工業級器件和部件，整機具有高抗振、防塵、發熱量低等特點，環境適用能力強。

2、緊湊&無風扇設計，有效延長產品使用周期，降低維護成本。

3、采用Freescale Cortex™-A9架構四核64位處理器（IMX6Q），主頻1.2G

4、1個千兆以太網卡、4個USB接口、4個RS232接口，DDR3最大支持2-16GB。

5、寬溫寬壓設計，滿足工業環境需求。

6、支持選配WIFI、4G通信。
